磁粉離合器、磁粉制動器選型要點及公式
時間：2018-12-15 11:40:42來源：天機傳動瀏覽次數：2721

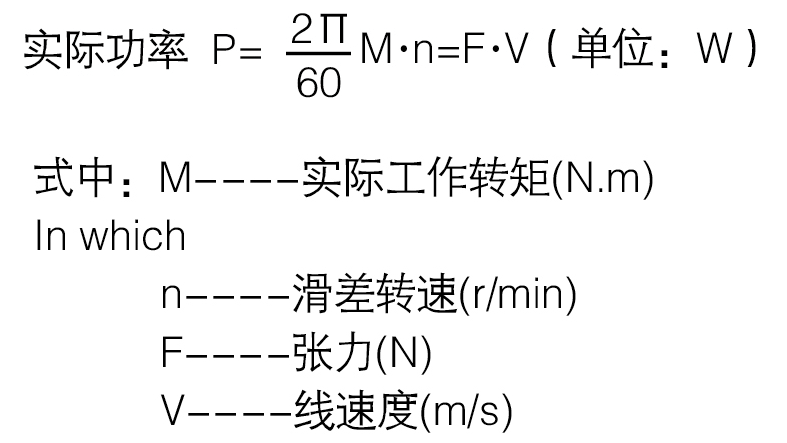

磁粉離合器、磁粉制動器的選型一般以所需傳達的最大轉矩為依據來選定，并同時注意保證實際吸收功率應小于磁粉制動器的允許滑差功率。選型公式如下：
在無變速機構的情況下，卷繞材料所需的最大張力與最大卷繞半徑的乘積應小于磁粉制動器的額定轉速，此外，磁粉離合器的選擇還與其位置有關系：在滑差功率匹配的前提下，把磁粉離合器放在高速級，則可以選擇較小的磁粉離合器，其體積、成本也應相應下降。當小規格磁粉離合器不能匹配而需要較大磁粉離合器時，應將其置于傳動機的中部或后部，以增大工作專局降低滑差轉速。
(2) 滑差功率（發熱量） 由于磁粉制動器通常是在連續滑差狀態下使用，受滑差熱影響，磁粉離合器·制動器的溫度會上升。溫度上升值受使用零部件耐熱溫度的限制，因此根據不同機型規定了允許連續滑差功率（發熱量的允許值）。即，在該允許值范圍內運行時，可以在長時間穩定的狀態下使用磁粉制動器。相反，超過該允許連續滑差功率使用，會導致磁粉制動器損壞.
(3) 轉速 最高轉速無論是磁粉離合器還是磁粉制動器都需要控制在允許轉速以下。此外，磁粉制動器的最低轉速要控制在15r/min以上，磁粉離合器其輸入和輸出轉速之差需要設置在15r/min以上（即無論磁粉離合器還是磁粉制動器滑差轉速都需要在15r/min以上）。滑差轉速較低，會使內部磁粉分布惡化，導致無法得到穩定的扭矩性能，或者會延長啟動后達到規定扭矩所需的時間。
東莞天機傳動生產廠家，13年來致力于磁粉離合器、磁粉制動器、張力控制系統，光電糾偏系統整套設備開發和生產，產品暢銷世界各地。產品精度高，品質優良，三個包換一年保修！關于磁粉離合器及磁粉制動器的選型，歡迎來電咨詢：13316607853！
在無變速機構的情況下，卷繞材料所需的最大張力與最大卷繞半徑的乘積應小于磁粉制動器的額定轉速，此外，磁粉離合器的選擇還與其位置有關系：在滑差功率匹配的前提下，把磁粉離合器放在高速級，則可以選擇較小的磁粉離合器，其體積、成本也應相應下降。當小規格磁粉離合器不能匹配而需要較大磁粉離合器時，應將其置于傳動機的中部或后部，以增大工作專局降低滑差轉速。
磁粉離合器及磁粉制動器選型要點：
(1) 扭矩 需計算使用扭矩的最大值、最小值，并確認計算值是否在可控制的范圍內。磁粉制動器的扭矩可控制范圍在額定扭矩到產品空轉扭矩的范圍之間（額定扭矩的2～100%）。空轉扭矩：由于產品內部的軸承和密封圈存在損失扭矩，即使勵磁電流設置為0A，扭矩也不會是0N·m。這個空轉扭矩通常為額定扭矩的2%左右，但是因產品不同而異。）(2) 滑差功率（發熱量） 由于磁粉制動器通常是在連續滑差狀態下使用，受滑差熱影響，磁粉離合器·制動器的溫度會上升。溫度上升值受使用零部件耐熱溫度的限制，因此根據不同機型規定了允許連續滑差功率（發熱量的允許值）。即，在該允許值范圍內運行時，可以在長時間穩定的狀態下使用磁粉制動器。相反，超過該允許連續滑差功率使用，會導致磁粉制動器損壞.
(3) 轉速 最高轉速無論是磁粉離合器還是磁粉制動器都需要控制在允許轉速以下。此外，磁粉制動器的最低轉速要控制在15r/min以上，磁粉離合器其輸入和輸出轉速之差需要設置在15r/min以上（即無論磁粉離合器還是磁粉制動器滑差轉速都需要在15r/min以上）。滑差轉速較低，會使內部磁粉分布惡化，導致無法得到穩定的扭矩性能，或者會延長啟動后達到規定扭矩所需的時間。
東莞天機傳動生產廠家，13年來致力于磁粉離合器、磁粉制動器、張力控制系統，光電糾偏系統整套設備開發和生產，產品暢銷世界各地。產品精度高，品質優良，三個包換一年保修！關于磁粉離合器及磁粉制動器的選型，歡迎來電咨詢：13316607853！
